SDA-1 Audio DAC解码器
产品详情

  SDA-1 DAC解码器正式发布,目前开始接受预订,争取2018年1个月量产出货。

  SDA-1是我们Singxer团队开发周期长达两年多的一款高性能的DAC。其采用了XMOS最新的xCORE-200系列芯片作为USB Audio方案,采用AKM第三代旗舰DAC作为数模转换的主芯片,AK4118作为数字音频输入接收芯片,使用STM32作为整机的控制核心,Xilinx的大规模FPGA作为时钟系统和数字音频流的处理。PCM最高支持384Khz,DSD采用原生直解技术,最高支持DSD512。

  拥有丰富的输入输出接口,包括标准的USB2.0输入接口,SPDIF与BNC同轴和AES平衡输入,HDMI-I2S输入接口,模拟输出包括XLR平衡输出和RCA单端输出;全接口支持DSD输入。


  主要技术特点:

1.自主研发的自适应时钟系统技术,内置4路独立的超低抖动音频晶振,为USB部分配置飞秒级的本地时钟系统(定制版的CCHD-575);

2.高性能的数模混合锁相环,优秀的时钟同步恢复技术,可以大幅过滤外部数字输入jitter的二次PLL;

3.源同步技术和FPGA整形技术,对隔离之后的I2S信号进行重新整形,从而消除了隔离芯片带来的加性抖动;

4.独创的多输入通道隔离技术,保证了每一路输入输入信号的纯净度。


更多资料和描述陆续更新中。。

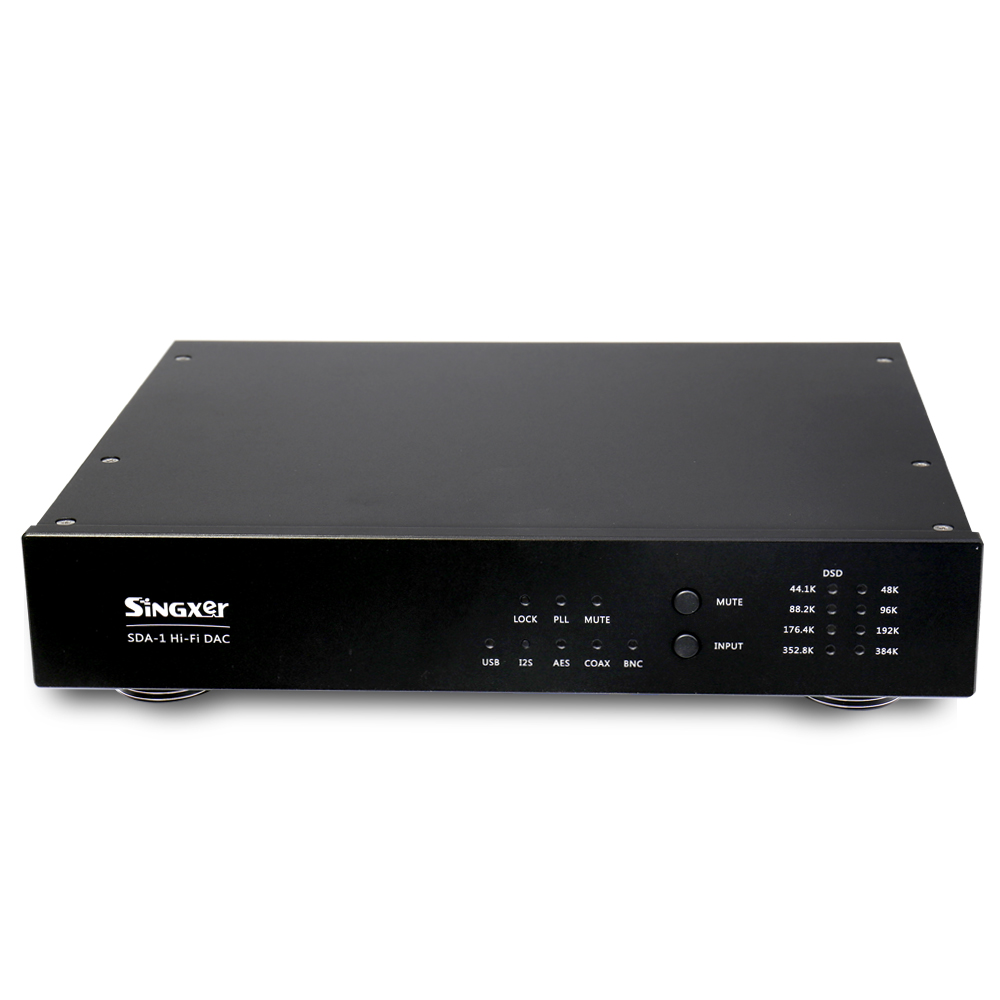

SDA-1前面板

SDA-1体积不大,宽度是266MM。





技术指标:


各输入接口支持的采样率:

PCM: 44.1KHz,48KHz,88.2KHz,96KHz,

  176.4KHz,192KHz,352.8KHz,384KHz

  [其中USB和I2S支持全部采样率,S/PDIF最高支持192KHz]

DSD: 2.8 MHz (DSD64)   -  DoP,native

  5.6 MHz (DSD128)  -  DoP,native

  11.2 MHz (DSD256) -  DoP,native

  22.5792 MHz (DSD512) -  native

  [其中USB和I2S支持全部DSD格式,S/PDIF和AES/EBU支持DSD64 DOP模式]

位宽:最高32 bit over USB and I2S

   最高24 bit over S/PDIF



各接口电气标准:



1,USB输入插座为标准的USB-B型母座,USB供电范围4.5V-5.1V;

2,SPDIF接口输入标准的S/PDIF 信号,输入阻抗为75欧姆,AES输入阻抗为110欧姆;

3,电源输入为115V/ 230V交流,内部采用TALEMA进口变压器进行供电;

4,I2S输入为HDMI接口形式的LVDS电平,兼容SU-1界面;


模拟输出性能:
输出电平(0dBFS):
 PCM:RCA单端输出为2V RMS,XLR平衡输出为4V RMS
 DSD:RCA单端输出为1.34V RMS,XLR平衡输出为2.68V RMS
输出阻抗:22欧姆(RCA单端)/45欧姆(XLR平衡)
频率响应:20-20kHz +/-0.1dB
信噪比:118dB
失真特性:
THD+N (1kHz, 0dBFS) 0.00042% at fs=44.1Khz(PCM)
THD+N (1kHz, 0dBFS) 0.0003% at DSD128
动态响应(1kHz, -60dBFS) 118dB
左右通道分离度  >120dB

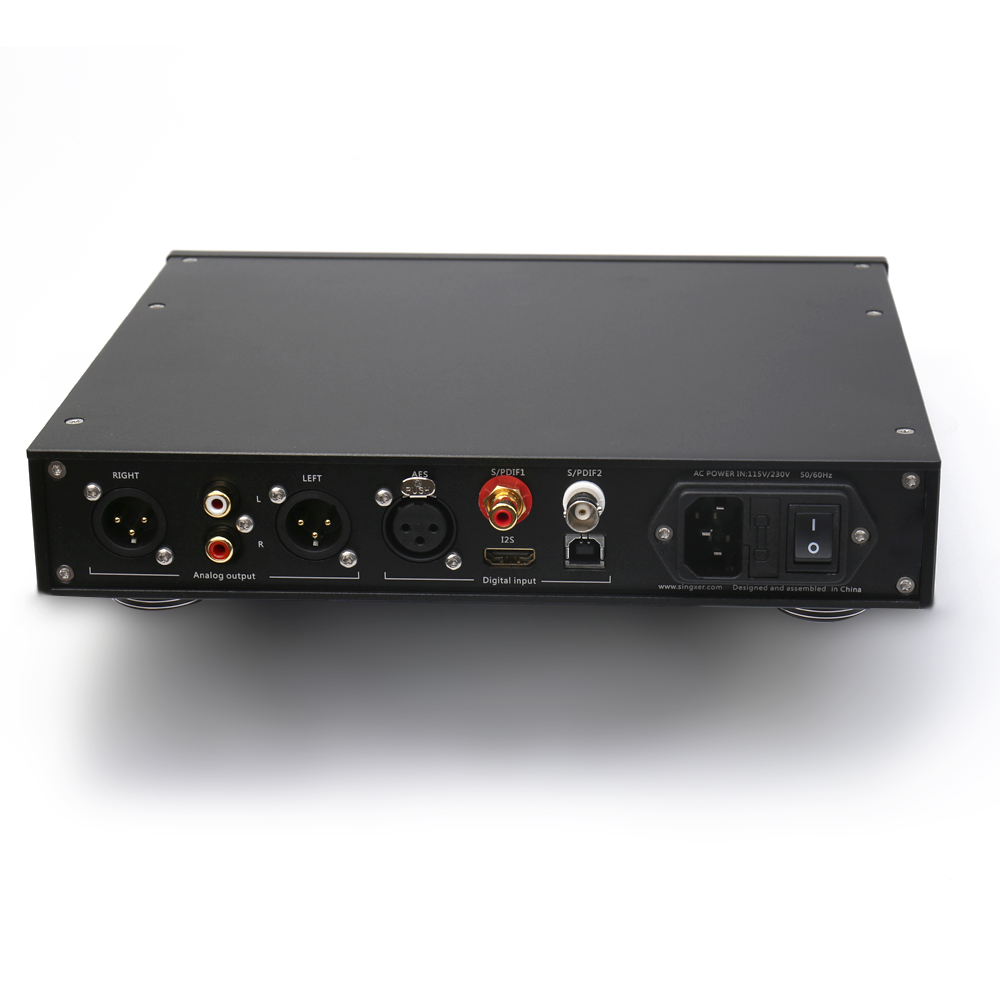

SDA-1 输入接口丰富,5路数字输入,所以输入接口均支持DSD。

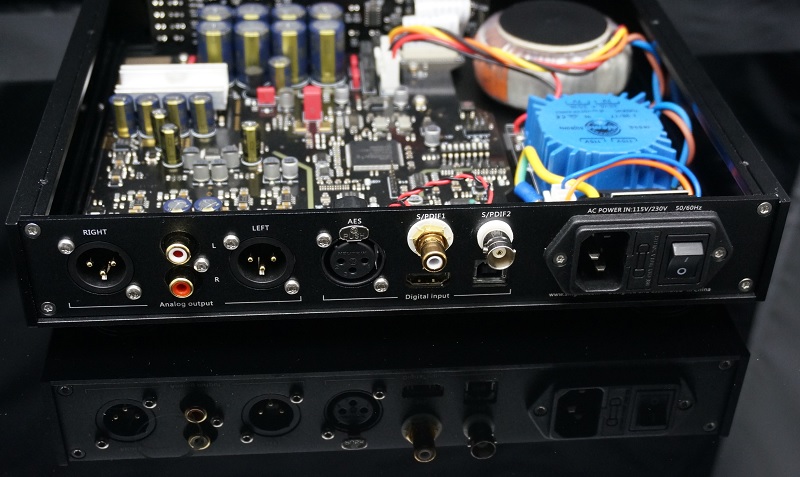

SDA-1的内部图,采用双T牛的电源设计。









系统兼容性:

1,Windows 7,Windows 8,Windows 10; 32/64 bit,需要安装专用驱动
2,Native MacOS 10.6 and later,使用系统自带驱动
3,Native Linux with UAC2 compliant kernel,使用系统自带驱动,(在Ubuntu和Daphile系统上面测试过,基于INTEL X86平台)
4,Android OS 4.2及以上,需要设备支持OTG功能,一般来说,安卓5.0的系统是默认支持的,5.0以下的建议配合专门的播放器使用。


I2S接口采用HDMI插座输入:


1.电平为3.3V 的LVDS差分信号;

2.I2S接口兼容多家的I2S输出信号定义,FPGA内置了PCM/DSD信号自动识别算法;

3.DSD ON 信号也可以自行定义,DSD ON这个信号可以任意输入到插座的PIN13,14,15,16引脚;

4.PIN1-3和PIN7-9的相位可调,用户可以通过一个开关配置这两对输出的相位。



SDA-1可以通过SW开关配置,以适应不同的I2S标准。

但是据我们所知,全世界每个厂家的HDMI-I2S都是不同的,对于大多数厂家来说,HDMI-I2S是厂家是私有协议。

所以,很抱歉,SDA-1不可能适应所有的HDMI-I2S机器,所以不接受因为I2S接口不兼容的退货。



机箱尺寸和包装:

机箱的长宽高:266MM*220MM*46MM,不包括机脚的高度和机箱后面接插件的突出部分。

单机重量约:2.8KG。

纸箱包装的长宽高:380MM*280MM*120MM.

发货包装重量约:3.2KG

配件:一条USB线和一条美标的电源线。



AP实测图:

PCM fs=44.1Khz THD+N(1khz)失真测试

PCM fs=44.1Khz (1khz)FFT分析图

PCM fs=44.1Khz 失真-频率分布图

 PCM fs=44.1Khz 频率响应

DSD128  FFT分析图
