X-1 XMOS USB 数字界面
产品详情

 X-1数字界面模块xCORE-200全网首发最新XMOS界面,国内首款采用第二代XMOS芯片XU208开发的USB界面,也是首款支持固件升级的界面

产品简介:

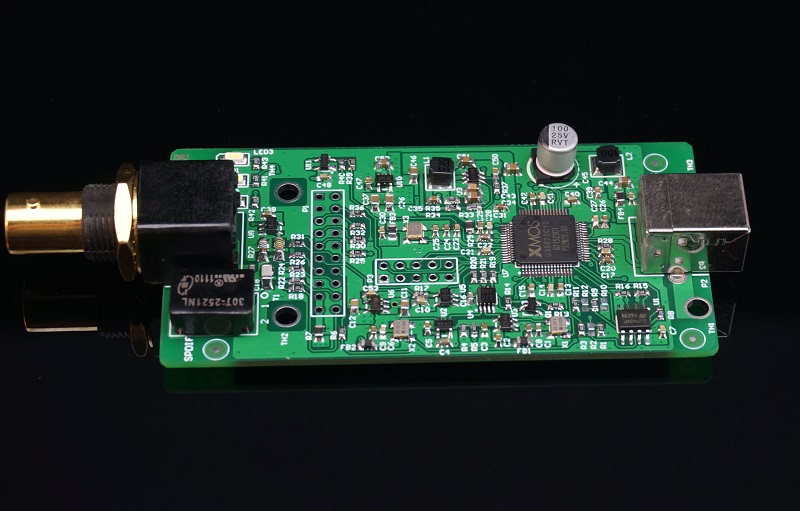

  X-1数字界面是我们团队开发的一款高性能USB数字音频界面,采用了XMOS最新的xCORE-200系列芯片。X-1是国内少有的采用日本KDS低抖动TCXO时钟系统的数字界面。X-1数字界面采用标准的USB2.0 输入接口,同时X-1拥有丰富的输出接口,包括同轴RCAI2S接口。

技术特点:

1,X-1是国内首款采用XMOS最新的xCORE-200系列的USB数字界面产品。新一代的XMOS芯片,采用更高级的制程工艺,性能比旧款的U8芯片翻了一倍,达到1000MIPS的处理能力。

2,众所周知,数字音频的核心之重是算法。我们团队在数字音频领域耕耘多年,同时得到XMOS FAE团队的大力支持,我们在原有固件的基础上进行了多项的技术改进和算法优化。

技术指标:

各输出接口支持的采样率:

PCM:44.1KHz,48KHz,88.2KHz,96KHz,

   176.4KHz,192KHz,352.8KHz,384KHz

   [其中I2S out支持全部采样率,S/PDIF最高支持192KHz]

DSD:2.8 MHz (DSD64) - DoP, native

   5.6 MHz (DSD128) - DoP, native

   11.2 MHz (DSD256) - native

   [其中I2S out支持全部DSD格式,S/PDIFAES/EBU支持DSD64 DOP模式]

位宽:最高32 bit over I2S output

     最高24 bit over S/PDIF

各接口电气标准:

1,USB输入插座为标准的USB-B型母座,USB供电范围4.5V-5.1V

2,RCA接口输出标准的S/PDIF 信号,电平为550mV(接标准负载),输出阻抗为75欧姆;


设计细节:

1,贯彻电为声之母的设计理念,重视电源电路的设计,采用高性能、低噪音和具有快速响应的LDO作为主电源。整板采用了2路的独立LDO供电,其中时钟部分甚至采用了ADI的超低噪声LDO,为保证输出极致的性能打下了坚实基础。

2PCB主板采用4层电路板设计,确保拥有完整的地平面和电源层,采用高速数字设计方法,确保整板的信号完整性和电源完整性。对时钟信号进行特别处理,采用包地设计和精确的阻抗控制,从而保证了时钟的信号质量和提高其抗干扰能力。输入输出信号均遵循标准设计,特别是USB高速信号采用了90欧姆差分阻抗控制。

系统兼容性:

1,Windows 7,Windows 8; 32/64 bit,需要安装专用驱动

2,Native MacOS 10.6 and later,使用系统自带驱动

3,Native Linux with UAC2 compliant kernel,使用系统自带驱动

4,Android OS 4.2及以上,需要支持OTG功能。
