Q-1数字界面 模块 XU208 最新XMOS USB界面 U8升级版
Q-1数字界面 模块 XU208 最新XMOS USB界面 U8升级版
产品详情

Q-1数字界面说明书

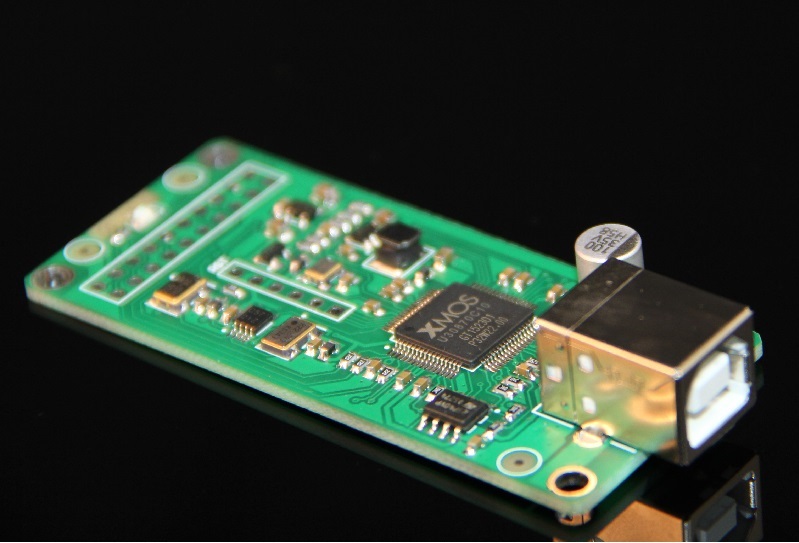

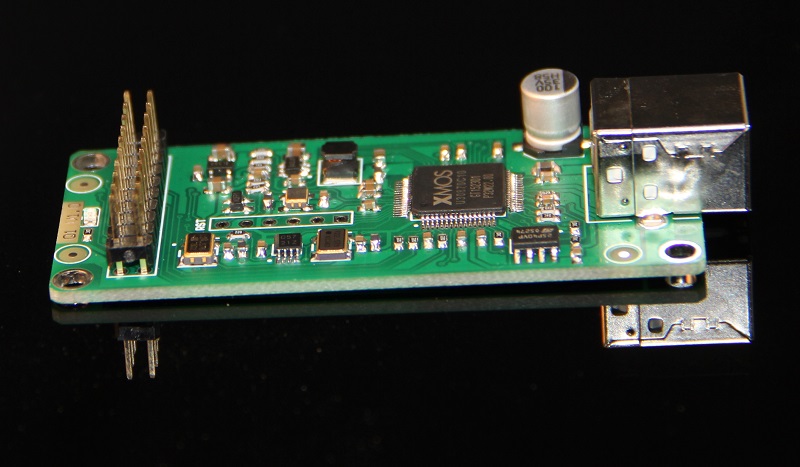

Q-1数字界面是Singxer开发的一款低成本高性能的USB数字界面,采用XMOS第二代核心 xCORE-200的最新USB界面,XU208是U8升级版。Q-1也是一款支持固件升级的界面。外形尺寸,螺丝位置,I2S 排针位置 完全兼容 意大利Amanero模块。请注意,原理图和固件(XMOS)都是我们自己开发的,不是公版的。

我们是全球第一家成功开发XMOSXU208芯片的厂家。

驱动及相关资料: http://pan.baidu.com/s/1c1GXn3q

如果网盘下载不了,可以发email过来:leter15@foxmail.com

Ifyou can not download the information,

pleasesend an email to us:leter15@foxmail.com

整板采用3个晶振的设计,全部晶振采用进口贴片有源晶振。

XU208是第二代XMOS的芯片,内存比U8高一倍,运算速度达到恐怖的1000MIPS比U8的500MIPS高一倍。


技术指标:

各输出接口支持的采样率:

PCM:  44.1KHz,48KHz,88.2KHz,96KHz,

  176.4KHz,192KHz,352.8KHz,384KHz

  [其中I2S out支持全部采样率,S/PDIF最高支持192KHz]

DSD:  2.8 MHz (DSD64) - DoP,native

  5.6 MHz (DSD128) - DoP,native

  11.2 MHz (DSD256) - DoP,native

  [其中I2S out支持全部DSD格式,S/PDIF支持DSD64 DOP模式]

位宽:最高32 bit over I2S output

  最高24 bit over S/PDIF

系统兼容性:

1,Windows 7,Windows 8Windows 10; 32/64 bit,需要安装专用驱动

2,Native MacOS 10.6 and later,使用系统自带驱动

3,Native Linux with UAC2 compliant kernel,使用系统自带驱动,(在  UbuntuDaphile系统上面测试过,基于INTEL X86平台

4,Android OS 4.2及以上,需要设备支持OTG功能,一般来说,安卓5.0的系统是默认支持的,5.0以下的建议配合专门的播放器使用。


各接口电气标准:

1,USB输入插座为标准的USB-B型母座,USB供电范围4.5V-5.1V,电流大概在110ma。

2,I2S排针输出电平为3.3V。

设计细节:

1,贯彻电为声之母的设计理念,重视电源电路的设计,采用高性能、低噪音和具有快速响应的LDO作为主电源。整板采用了1路的独立LDO供电。

2PCB主板采用2层电路板设计,确保拥有完整的地平面和电源层,采用高速数字设计方法,确保整板的信号完整性和电源完整性。对时钟信号进行特别处理,采用包地设计和精确的阻抗控制,从而保证了时钟的信号质量和提高其抗干扰能力。输入输出信号均遵循标准设计,特别是USB高速信号采用了90欧姆差分阻抗控制。

信号定义:

I2S插座输出信号说明:

1MUTE 为高电平静音;DSD_ON高电平时为DSD数据流;

2,所有电平均为LVCMOS,电压为3.3V

33.3+为输出电源,输出电流低50mA;

4MCLK输出22.5792Mhz或者24.576Mhz 时钟;

5FS0,FS1,FS2为采样率指示电平,FS3不用;





I2S排针的信号:

外形尺寸:尺寸图,单位:mm
