C-1 XMOS USB数字界面 模块 XU208 U8升级版 飞秒级温补晶振
产品详情

       C-1数字界面 模块 xCORE-200 全新XMOS界面 U8升级版,采用第二代XMOS芯片 XU208 开发的高端USB界面,也是支持固件升级的界面。原理图和固件(包括XMOS和CPLD)都是我们自主开发的,不是公版的。


  我们是全球第一家成功开发XMOSXU208芯片的厂家。

       C-1采用定制版的飞秒级温补晶振,其时钟的长期精度是1PPM。


   飞秒级是指晶振的短期稳定性,通常用相位噪声或者抖动值表示。一般的晶振抖动参数都采用ps表示,但是当抖动值低于1PS的时候,就采用飞秒表示(fs).目前只有少数特别优化的晶振能够达到飞秒级的抖动性能,其实CRYSTEK的CCHD-575和CCHD-957便是佼佼者之一。


     1PPM是指晶振的长期稳定性,是用来衡量时钟的长期频率误差的,通常用PPM表示,1PPM也就是百万分之一。

      这是两个不同的概念 。对于数字音频来说,首先追求的是抖动性能,其次是长期稳定性。而C-1采用的晶振,无论是抖动性能还是长期稳定性,都达到了一个全新的高度。而且,这款晶振,在设计之初,就是专门针对高级音频设备开发的(和CCHD-957和CCHD-575一样)。



驱动及相关资料的链接: http://pan.baidu.com/s/1c1GXn3q

如果网盘下载不了,可以发email过来:leter15@foxmail.com
If you can not download the information,

please send an email to us:leter15@foxmail.com


   C-1之所以定位高端,主要是采用了2项黑科技技术:
1,源同步技术和CPLD整形技术;

2,自主开发的时钟系统,采用定制的高性能晶振,超低相位噪声,超低的抖动。


XU208的第二代XMOS芯片,内存比U8高一倍,运算速度达到恐怖的1000MIPS,比U8的500MIPS高一倍。



在WINDOWS系统下面,需要按照专门的驱动。


产品简介:
C-1数字界面是我们团队开发的一款高性能USB数字音频界面,采用了XMOS最新的xCORE-200系列芯片。C-1是采用超低抖动时钟系统的数字界面。C-1数字界面采用标准的USB2.0 输入接口,同时F-1拥有丰富的输出接口,包括I2S接口。
技术特点:
1,C-1是一款采用XMOS最新的xCORE-200系列的高端USB数字界面产品。新一代的XMOS芯片,采用更高级的制程工艺,性能比旧款的U8芯片翻了一倍,达到1000MIPS的处理能力。

2,众所周知,数字音频的核心之重是算法。我们团队在数字音频领域耕耘多年,同时得到XMOS FAE团队的大力支持,我们在原有固件的基础上进行了多项的技术改进和算法优化。




技术指标:

各输出接口支持的采样率:

PCM:44.1KHz,48KHz,88.2KHz,96KHz,
176.4KHz,192KHz,352.8KHz,384KHz

[其中I2S out支持全部采样率]


DSD: 2.8 MHz (DSD64) - DoP,native
5.6 MHz (DSD128) - DoP,native
11.2 MHz (DSD256) - DOP,native
[其中I2S out支持全部DSD格式]
位宽:最高32 bit over I2S output

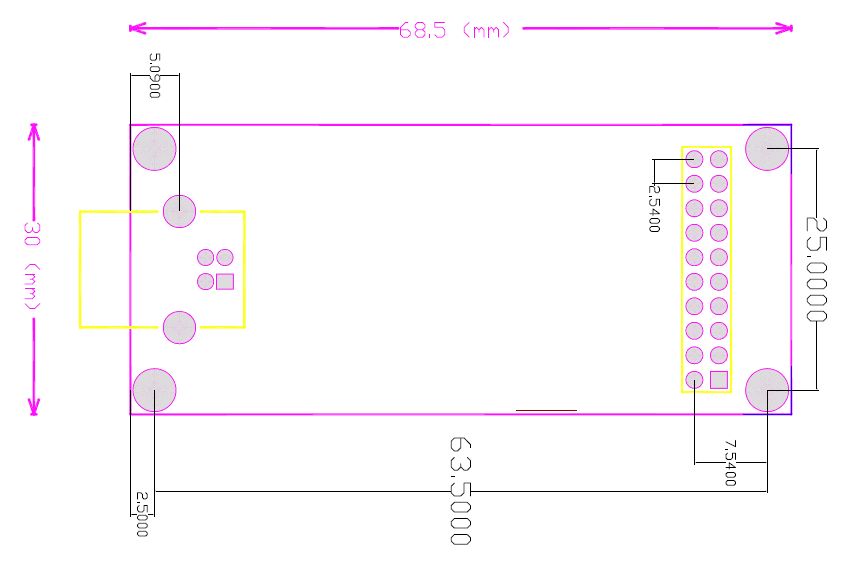

螺丝位置,I2S 排针位置完全兼容意大利Amanero 模块;整板采用3个晶振的设计,其中音频晶振为定制版飞秒级晶振,贴片小体积封装。

各接口电气标准:


1,USB输入插座为标准的USB-B型母座,USB供电范围4.5V-5.1V;



设计细节:
1,贯彻电为声之母的设计理念,重视电源电路的设计,采用高性能、低噪音和具有快速响应的LDO作为主电源。整板采用了2路的独立LDO供电,其中时钟部分甚至采用了ADI的超低噪声LDO,为保证输出极致的性能打下了坚实基础。

2,PCB主板采用4层电路板设计,确保拥有完整的地平面和电源层,采用高速数字设计方法,确保整板的信号完整性和电源完整性。对时钟信号进行特别处理,采用包地设计和精确的阻抗控制,从而保证了时钟的信号质量和提高其抗干扰能力。输入输出信号均遵循标准设计,特别是USB高速信号采用了90欧姆差分阻抗控制。

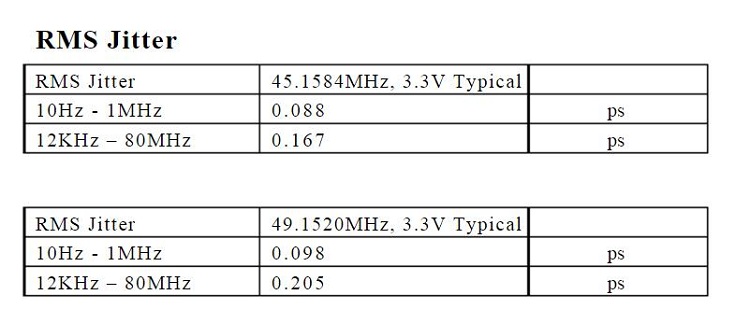

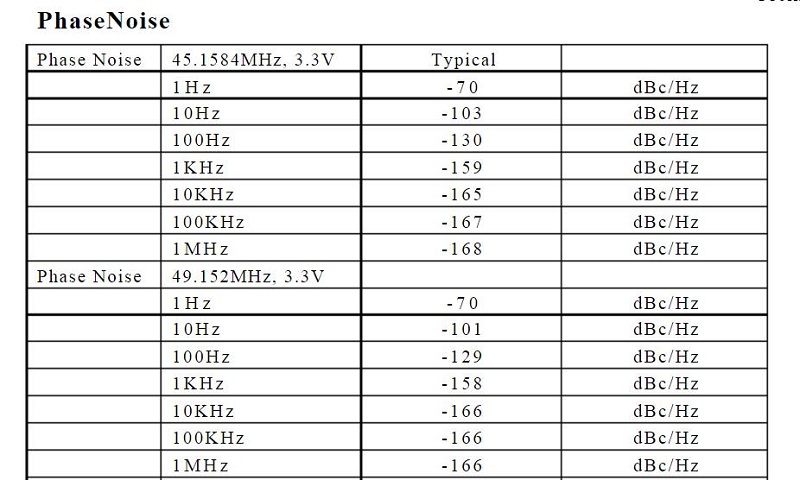

下面是两个超低抖动的音频专用晶振的实测相位噪声指标,可以看看和CRYSTEK的CCHD系列性能是一样的好,在宽频范围内得到了飞秒级别的抖动性能:

系统兼容性:
1, Windows 7,Windows 8,Windows 10; 32/64 bit,需要安装专用 驱动
2,Native MacOS 10.6 and later,使用系统自带驱动
3,Native Linux with UAC2 compliant kernel,使用系统自带驱动,(在  Ubuntu和Daphile系统上面测试过,基于INTEL X86平台)

4,Android OS 4.2及以上,需要设备支持OTG功能,一般来说,安卓5.0的系统是默认支持的,5.0以下的建议配合专门的播放器使用。

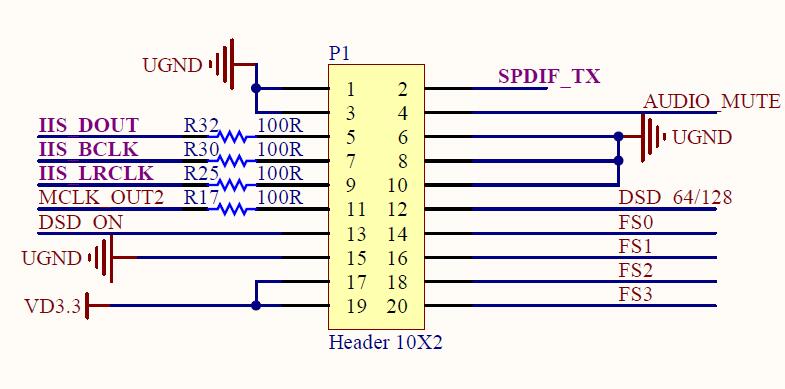

I2S插座输出信号说明:
1,MUTE 为高电平静音;DSD_ON高电平时为DSD数据流;
2,所有电平均为LVCMOS,电压为3.3V;
3,3.3+为输出电源,输出电流低50mA;
4,MCLK输出22.5792Mhz或者24.576Mhz 时钟;

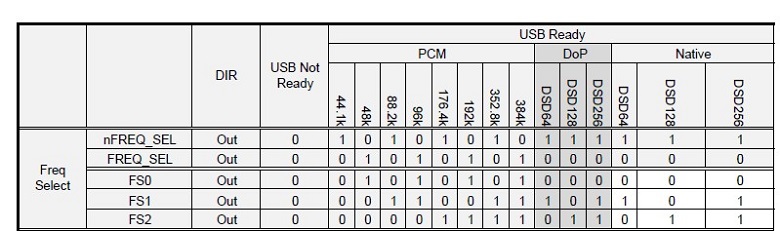

5,FS0,FS1,FS2为采样率指示电平,FS3不用;
